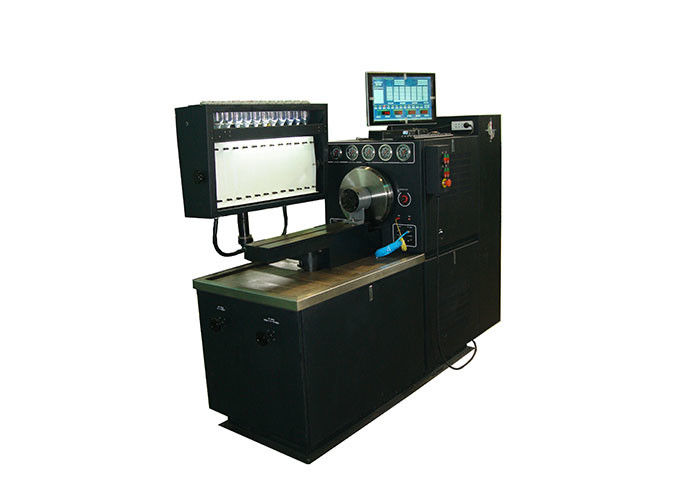

12 κύλινδροι ADM720 Μηχανική αντλία καυσίμου Τεστ για τη δοκιμή διαφορετικών αντλιών

 Δοκιμαστικό πάγκο μηχανικής αντλίας καυσίμου ADM720, για δοκιμές διαφορετικών αντλιών,

Περιγραφή:

5.5KW/7.5KW/11KW/15KW/18.5 KW/22KW (25HP) κινητήρας υψηλής ροπής εναλλασσόμενου ρεύματος

Βιομηχανικός υπολογιστής με λειτουργικό σύστημα Windows TM Professional πλήρως ενσωματωμένο 15' XGA 450 νιτ TFT-LCD που διαβάζεται από το ηλιακό φως (για εύκολη ανάγνωση).

Αντι-αντίδραση ζεύξη.

Δύο τροφοδοσίες συνεχούς ρεύματος 12-24 βολτ 3 άμπερες.

Πίεση σε 80 μπαρ.

Πλήρως αυτόματο σύστημα ελέγχου θερμοκρασίας καυσίμου.

Σύστημα άμεσης οδήγησης - DDS.

Έλαιο αντλίας λιπαντικού σε 30 Bar.

Αναλογικό δυνατομετρικό ταχύτητας για χειροκίνητο έλεγχο ταχύτητας.

Το ψηφιακό σύστημα ελέγχου ταχύτητας παρέχει ομαλό έλεγχο της ταχύτητας μεταξύ 0-4000 στροφές ανά λεπτό μέσω ενός πλεονεκτικού χειροπέδου ελέγχου ταχύτητας.

Διαχείριση συστήματος βάσεων δεδομένων για τα αρχεία σχεδίου δοκιμής/πελάτη.

12 κυλίνδροι χαμηλού όγκου / υψηλού όγκου γυαλί ανάγνωση παραδόσεις για εύκολη λειτουργία.

Εμφάνιση των κύριων χαρακτηριστικών των παραμέτρων λειτουργίας του πάγκου δοκιμής μέσω TFT/LCD 15'.

Το ηλεκτρονικό σύστημα ανατροφοδότησης αποτρέπει τις αλλαγές ταχύτητας στις διακυμάνσεις φορτίου με την παρακολούθηση της σχέσης ταχύτητας και φορτίου κατά τη διάρκεια ολόκληρου του χρόνου λειτουργίας.

Η μεγαλύτερη αδράνεια του τροχού επιτρέπει πιο σταθερό έλεγχο ταχύτητας.

Νέα κονσόλα μέτρησης με δύο άξονες κίνησης.

Το νέο πάνελ ελέγχου παρέχει μια φιλική προς το χρήστη λειτουργία.

Καλό εξοπλισμένο τυποποιημένο πακέτο αξεσουάρ για τις περισσότερες κοινές περιστροφικές και ενδογραμμικές αντλίες.

Υψηλής ποιότητας Νέο σχέδιο

Το ADM720 θα δημιουργήσει μια νέα εικόνα του εργοστασίου σας με το σχεδιασμό και τα χρώματα του και θα σας προσφέρει το καλύτερο περιβάλλον λειτουργίας, πιο φιλικό και εργονομικά σχεδιασμένο.

Αντιαντιδραστική ζεύξη

Η σύνδεση Anti-Backlash εξασφαλίζει την ασφάλεια του χειριστή του πάγκου δοκιμών με την ανθεκτική και ανθεκτική κατασκευή της και παρέχει αξιόπιστη δοκιμή των νέων τεχνολογιών αντλιών ένεσης καυσίμου υψηλής πίεσης.

Ο τροχός της κυψέλης

Η άμεση τοποθέτηση στον άξονα του κινητήρα και η αδράνεια 1,0 kgm2 παρέχουν ομαλή κίνηση ακόμη και των πιο σκληρών προφίλ καμάρας και απορροφούν την επίθεση των νέων αντλιών.Επομένως, τα αποτελέσματα των δοκιμών που λαμβάνονται είναι πολύ πιο αξιόπιστα και ακριβή σε σύγκριση με τα μικρότερα συστήματα κίνησης κυλινδρικών τροχών..

Τεχνική προδιαγραφή:

1Δύναμη κινητήρα:5.5,7.5,11,15,18.5,22kw

2Η τάση τροφοδοσίας:415,380, 220v

3. συχνότητα τροφοδοσίας: 50/60 HZ

4Επίπεδο προστασίας: IP54

5Πεδίο ταχυτήτων: 0-4000 στροφές / λεπτό

6. Πεδίο ρύθμισης του μετρητή: 0-9999

7Περιοχή ρύθμισης θερμοκρασίας: 0-80

8. Κεντρικό ύψος του άξονα οδήγησης:125 mm

9Δυναμικό συνεχούς ρεύματος: 12V/24V

10Διάμετρος του συνδετήρα οδήγησης:120 mm

11. Τύπος μέτρησης:45ml, 150ml, 260ml (προαιρετικό)

12Αριθμός κυλίνδρου μέτρησης:12

13. αντλία τροφοδοσίας πετρελαίου:10L/min

14Πίεση τροφοδοσίας καυσίμου: υψηλή πίεση: 0-40bar; χαμηλή πίεση: 0-4bar

15. Κουβώτιο δεξαμενής καυσίμου: 60L

16. μέτρο πίεσης: χαμηλή πίεση:0-6bar; υψηλή πίεση:0-60bar; εσωτερική πίεση:0-16bar; πίεση κενού:-1-2.5bar; μέτρο πετρελαίου:0-10bar

17Θερμική ισχύς: 2 kW

18. Περιοχή ελεγχόμενης θερμοκρασίας:

19Μέγεθος: 2000*1060*1800mm

20. βάρος: 950kg

Λειτουργία

1Το καύσιμο που παραδίδεται από κάθε κύλινδρο σε οποιαδήποτε ταχύτητα μπορεί να δοκιμαστεί

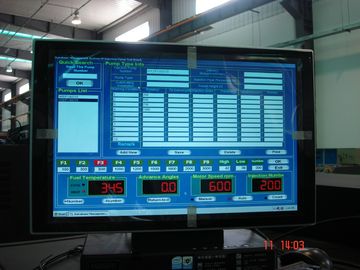

2Η ταχύτητα, η θερμοκρασία, ο μετρητής, η πίεση, το Rackmeter μπορούν να εμφανίζονται στον υπολογιστή του πάγκου δοκιμής.

3. Η καμπύλη ταξιδιού του ράκα μπορεί να εμφανιστεί

4. οθόνη LCD

5- άμεση κίνηση από κινητήρα, ρυθμιστική ταχύτητας με μεταβλητή συχνότητα.

6. Στατική επιθεώρηση του χρόνου παράδοσης κάθε φιάλης

7- Επιθεώρηση των επιδόσεων του μηχανικού ρυθμιστή

8- Επιθεώρηση των επιδόσεων της σόλενοειδούς βαλβίδας της αντλίας VE

9- Επιθεώρηση των επιδόσεων του πνευματικού ρυθμιστή

10- Επιθεώρηση των επιδόσεων του αντισταθμιστή πίεσης

11Το όγκο του πετρελαίου που επιστρέφεται από την αντλία διανομής

12. Έλεγχος της εσωτερικής πίεσης της αντλίας VE

13- Επιθεώρηση της απόδοσης της μείωσης της πίεσης του αεραγωγού

14- Επιθεώρηση της απόδοσης σφράγισης του σώματος της αντλίας

Ανταγωνιστικό πλεονέκτημα

Πλεονεκτήματα με εύρους ταχύτητας ρύθμισης, σταθερή ταχύτητα, μεγάλη ροπή, εύκολη λειτουργία κ.λπ.

Συσκευές για πάγκο δοκιμών(47PCS)

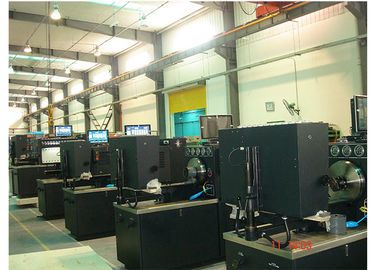

Φωτογραφίες:
